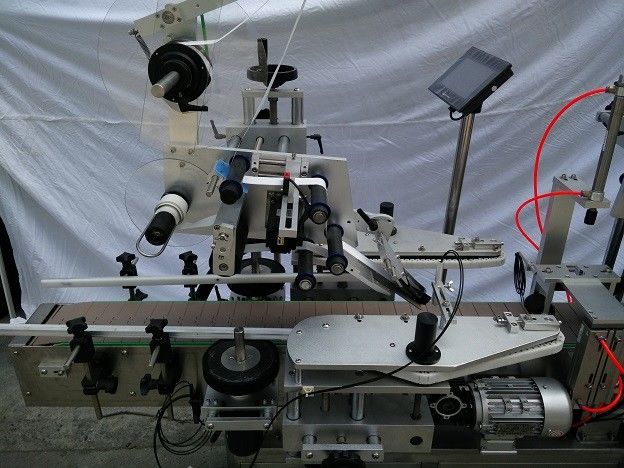

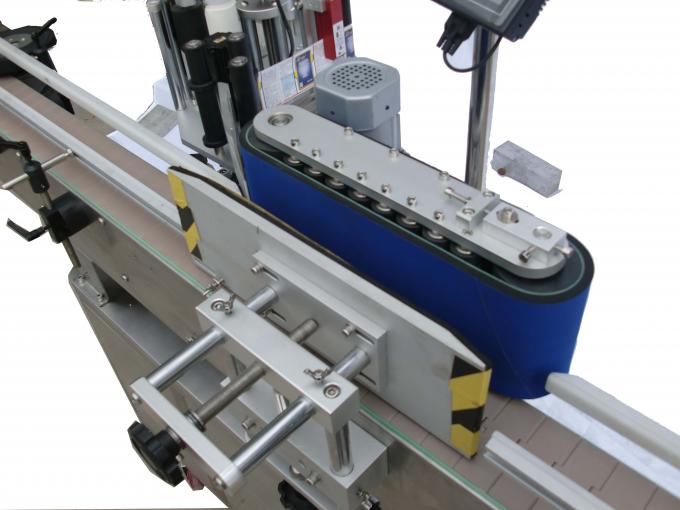

Plc híres japán Mitsubishi márkájú lapos felületű feliratozó gép

Részletes termékleírás

Tápegység:	220V 50 / 60Hz 0,75KW	Tárgy magassága:	30-200mm
Az objektum szélessége:	20-200mm	A címke magassága:	15-180mm
A címke hossza:	25-300mm	A címkézés pontossága:	± 1 mm (az objektum és a címke hiba nélkül)
Key1:	Címke-applikátor	Key2:	Csésze címkéző gép
Key3:	Lapos címkéző gép	Név:	PLC híres japán MITSUBISHI márkájú lapos felületű címkefelhordó tárgyak detektálásával Magic Eye

20-200 mm szélességű, sík felületű címkealkatrész felső és hátsó oldali címkével

Technikai paraméterek

Név	20-200 mm szélességű, sík felületű címkealkatrész felső és hátsó oldali címkével
Címkézési sebesség	20-200db / perc
Az objektum magassága	30-200mm
Az objektum vastagsága	20-120mm
A címke magassága	15-110mm
A címke hossza	25-300mm
Címkehenger belső átmérője	76mm
Címkehenger külső átmérője	300mm
A címkézés pontossága	± 1 mm
Tápegység	220V 50 / 60Hz 0,75KW
A nyomtató gázfogyasztása	5 kg / m2 (ha kódológépet ad hozzá)
A címkéző gép mérete	1600 (L) × 550 (W) × 1600 (H) mm
A címkéző gép súlya	150kg

Konfiguráció:

Nem.	Rész	márka	Mennyiség
1	PLC	MITSUBISHI (Japán)	1
2	Fő átalakító	DANFOSS (Dánia)	1
3	HMI	WEINVIEW (Tajvan)	1
4	Szervo címkéző motor	DELTA (Tajvan)	1
5	Szervo feliratú motorvezérlő	DELTA (Tajvan)	1
6	Szállítószalag motor	HY (Tajvan)	1
7	Szállítószalagos motor sebességváltó	HY (Tajvan)	1
8	Küllőmotor	GPG (Tajvan)	1
9	Küllő motor váltó	GPG (Tajvan)	1
10	tárgy érzékeli a mágikus szemet	OMRON (Japán)	1
11	optikai szál	OMRON (Japán)	1
12	Címkekimenet érzékeli a varázsszemet	LEUZE (Németország)	1

fő keret címkézése:

Ez a címkézőgép a legfontosabb alkatrészek, az alábbiak szerint a diffirens alkatrészeket diffirens módon használják. A specifikáció szerint beállíthatjuk a címke helyzetét. 3 lépés a magasság beállításához

1. Állítsa be a magasságállító kézikereket a főkeret emeléséhez és leeresztéséhez.

2. A beállítás során lazítsa meg az univerzális rögzítő fogantyút, és a befejezéskor rögzítse.

3. Állítsa be a lehúzott deszka helyzetét, amíg 2-3 mm-re van a munkadarabhoz.

4. Állítsa be a jobb / bal állító kereket (3. ábra) a főkeret mozgatásához a munkadarabbal.

5. A főkeret helyzetének beállításával a lehúzható deszka helyzetét a munkadarabnak megfelelően is beállíthatja.
